Vitrolux OEM
Vitrolux Systeme sind zukunftsweisend, zuverlässig, wirtschaftlich, schnell und leistungsstarke Systeme. Sie zeichnen sich durch eine optimale Qualität Ihrer Produkte aus. Unsere Maschinen besitzen zudem eine weltweit führende Technologie.
Das ideale Lasersystem für:
- Ihre Produktionslinien
- Sondermaschinenbau
VITRO OEM SYSTEME
Laserinnengravur – Die bessere Lösung für Produktmarkierungen
Die Vitro Laser Solutions UG ist einer der weltweit führenden Entwickler, Hersteller und Lieferant von Lasersystemen für vielfältige industrielle Anwendungsbereiche. Intensive Forschungsarbeiten, hohes Qualitätsbewusstsein und stetige Weiterentwicklung der Lasersysteme etablierten uns im internationalen Markt. Unsere Kompetenz basiert auf langjähriger Erfahrung im Bereich der Lasertechnologie.
Als globaler Technologieführer für Laserinnengravur richten wir größtes Augenmerk auf die Qualität und Zuverlässigkeit unserer High-Tech-Lösungen. Die Vitro Laser Solutions UG ist Ihr starker Partner, der zukunftsorientierte Technologien in effizienten Systemen vereint.
Als Spezialist für die Laserinnengravur stellen wir zuverlässige Laserköpfe in Eigenfertigung her. Bedingt durch die hohe Fertigungstiefe ist Vitro Laser Solutions UG Ihr Spezialist in allen Fragen von Technologie, Applikationsberatung über Anlagenbau bis zum After-Sales-Service.
Neben kompletten Lasersystemen fertigen wir für Sie OEM-Lösungen für individuelle Anforderungen.
Prozess der Innengravur
Während des Prozesses der Innengravur bleibt die Oberfläche des Materials unversehrt. Die gewünschte Markierung wird unterhalb der Oberfläche, im Inneren des Objektes platziert. Eine Innengravur mittels Laser kann in allen lichtdurchlässigen Materialien erzeugt werden, z.B. Glas, ESG, VSC, Acrylglas, Keramikglas, Saphir, Polycarbonat etc.
Eine fälschungssichere Kennzeichnung von Produkten ist zu einem festen Bestandteil des Produktionsprozesses geworden. Die meisten Verfahren konzentrieren sich hierbei auf einen Oberflächeneintrag. Eine nachträgliche gleichmäßige Beschichtung der bearbeiteten Fläche gestaltet sich daher schwierig. Die Kodierungen unterhalb der Oberfläche – z. B. Barcodes oder Data-Matrix-Codes – zeigen neue Wege auf dem Gebiet der Fälschungssicherheit und Produktnachverfolgung auf.
Die Innengravur via Laser von der Vitro Laser Solutions UG bietet die Möglichkeit, auf die Anforderungen der produzierenden und verarbeitenden Industrie flexibel und kostensparend einzugehen. Die bisher üblichen Kennzeichnungsverfahren werden durch ein materialloses Verfahren ersetzt, das permanent, unzerstörbar und fälschungssicher ist.
Die Vitro Laser Solutions UG ist einer der weltweit führenden Hersteller von Lasersystemen für die Innengravur. Mit Vitro OEM Systemen erzeugen Sie dauerhafte, abnutzungsresistente und fälschungssichere Produktmarkierungen.
Ihre Vorteile der Laserinnengravur
- Keine Veränderung der Materialoberfläche
- Problemlose nachträgliche Beschichtung der Produkte
- Ideal bei temperaturempfindlichen Materialien
- Reinraumfähigkeit
- Keine Sandstrahlen, keine Prozessgase
- Permanente Markierung; resistent gegen UV-Strahlung, Wettereinflüsse oder Abnutzung
- Berührungslose Bearbeitung, keine Werkzeugabnutzung
- „Unsichtbare“ Markierungen möglich
- Fälschungssicher

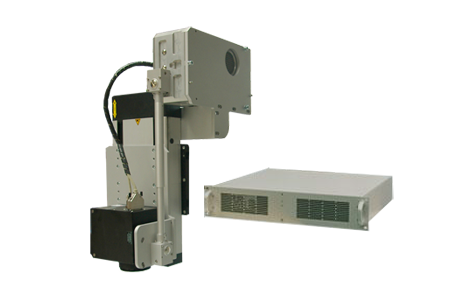

Die Vitro OEM Systeme bestehen aus einer Controller Unit, dem Laserkopf, dem Scanner und Objektiv. Je nach Anwendung kann die Einheit aus Laserkopf/Scanner/Objektiv in den Wellenlängen 1064 / 532 und 355 nm gewählt werden.

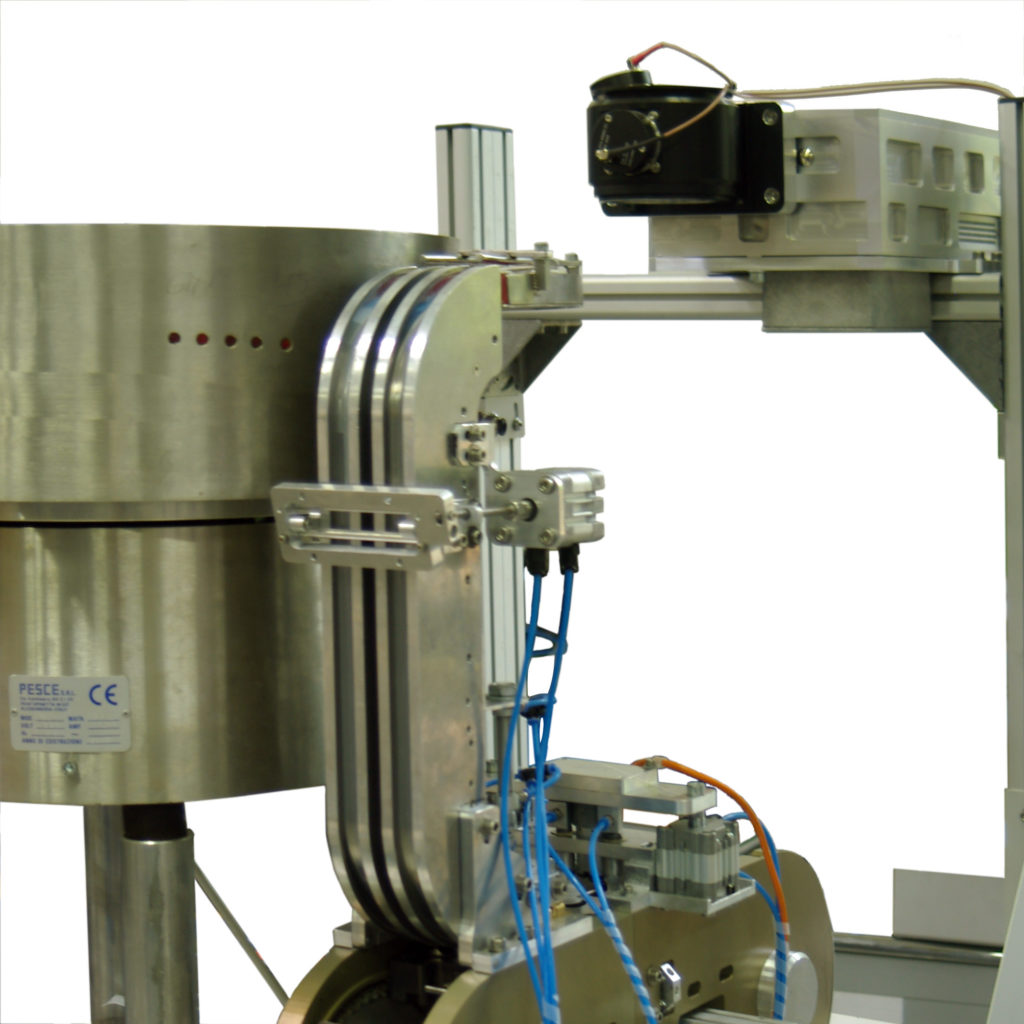

UV Laser montiert an einer Sondermaschine. Hier wird ein Logo dicht unter die Oberfläche von Bügelflaschenverschlüssen gelasert.
Zwei OEM Laser über Produktionslinie montiert. Die Laser laufen im 24/7 Betrieb an ca. 350 Tagen im Jahr. Die Logos im Fuß der Weingläser können mit einem Mausklick gewechselt werden.
Für die Aufnahmen wurde die Abdeckung mit Laserschutzglas entfernt.
Zwei OEM Laser über Produktionslinie montiert. Die Laser laufen im 24/7 Betrieb an ca. 350 Tagen im Jahr. Die Logos im Fuß der Weingläser können mit einem Mausklick gewechselt werden.
Für die Aufnahmen wurde die Abdeckung mit Laserschutzglas entfernt.
UV Laser montiert an einer Sondermaschine. Hier wird ein Logo dicht unter die Oberfläche von Bügelflaschenverschlüssen gelasert.
Technische Daten
Vitrolux OEM
Technische Daten:
Laser:
Diodengepumpter, luftgekühlter Nd:YVO4 Laser.
Wellenlänge wahlweise 1064 / 532 / 355nm
Pulswiederholfrequenz max. 8 kHz
Pulsenergie abhängig von Wellenlänge und verwendeter Frequenz
Laserschutzklasse 4
Optik:
verschiedene Planfeldoptiken möglich z.B. 532nm
f = 108mm, Scanfeld 70 x 70mm in Flachglas (optional: f = 160mm, Scanfeld 120 x 120mm)
Makierungsdauer:
Abhänging von Art und Größe des Motivs
Maximale Geschwindigkeit 8.000 Punkte/Sec.
Auflösung:
Abhängig von Wellenlänge (in nm), Material und Optik
in Glas zum Beispiel
1064nm bis zu 250dpi
532nm bis zu 420 dpi
355nm bis zu 1.200 dpi
Software:
Systemsteuerung über VitroMark Software
individuelle kundenspezifische Lösung auf Anfrage möglich
Spannung:
110-230V/50-60Hz
Optionen:
Schutzbrille
()* optional erhältliche Versionen
Belaserungsraum:
„S“ 700 x 600 x 95 mm (BxHxT)
„M“ 700 x 900 x 95 mm (BxHxT)
„L“ 1200 x 900 x 95 mm (BxHxT)
„X“ 1200 x 1400 x 95 mm (BxHxT)
Abmessungen Belaserungsraum gelten nur für Klasse 4 Maschinen!
Laserfrequenz
Die Gravurgeschwindigkeit bei verschiedenen Laserfrequenzen
Sehen sie selbst den Fortschritt der Gravur im direkten Vergleich. Die benötigte Zeit und die entsprechende durchschnittliche Anzahl von gravierten Punkten pro Minute werden am Ende der jeweiligen Gravur angezeigt.
