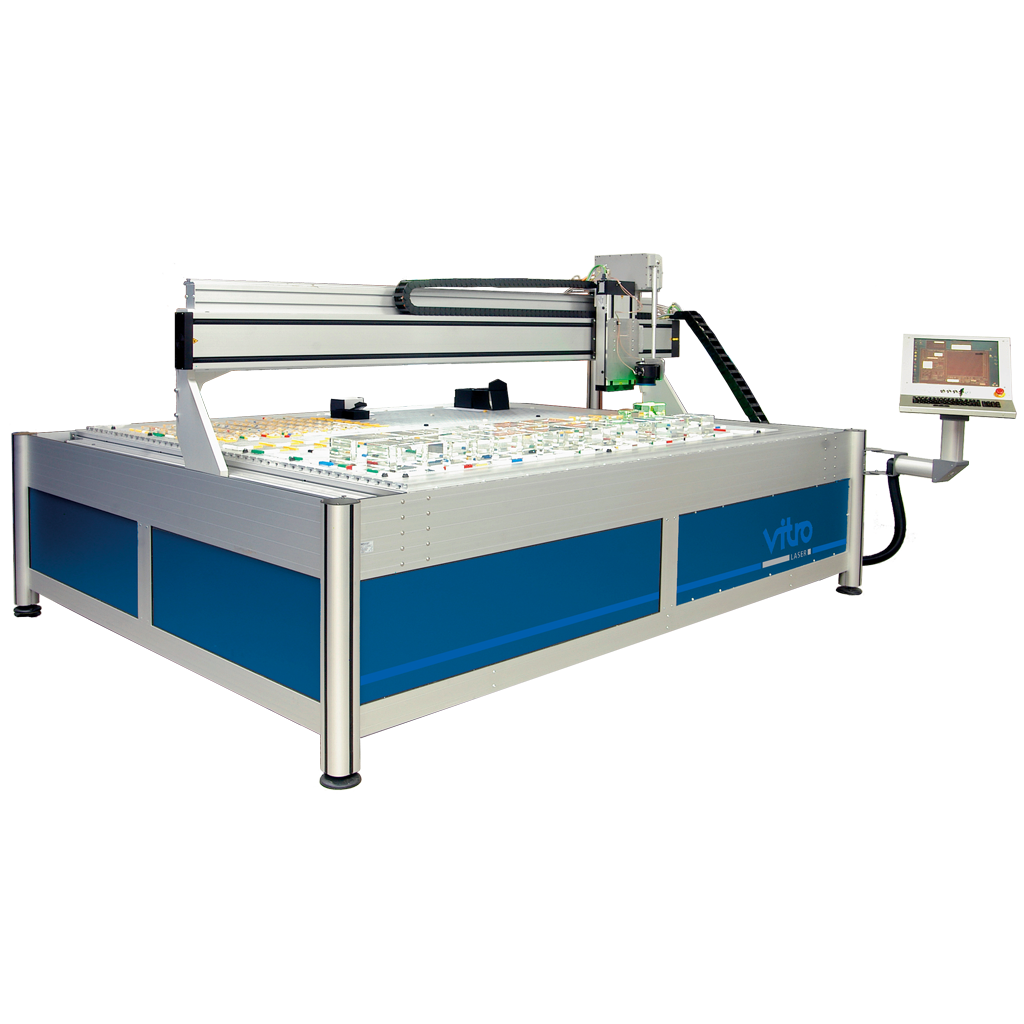

Vitrolux F
Vitrolux Systeme sind zukunftsweisend, zuverlässig, wirtschaftlich, schnell und leistungsstarke Systeme. Sie zeichnen sich durch eine optimale Qualität Ihrer Produkte aus. Unsere Maschinen besitzen zudem eine weltweit führende Technologie.
Das ideale Lasersystem für:
- Einzelproduktion
- Massenproduktionen
- Große Formate
Details zu Vitrolux F
Lasertechnologie für vielseitige Innengravur

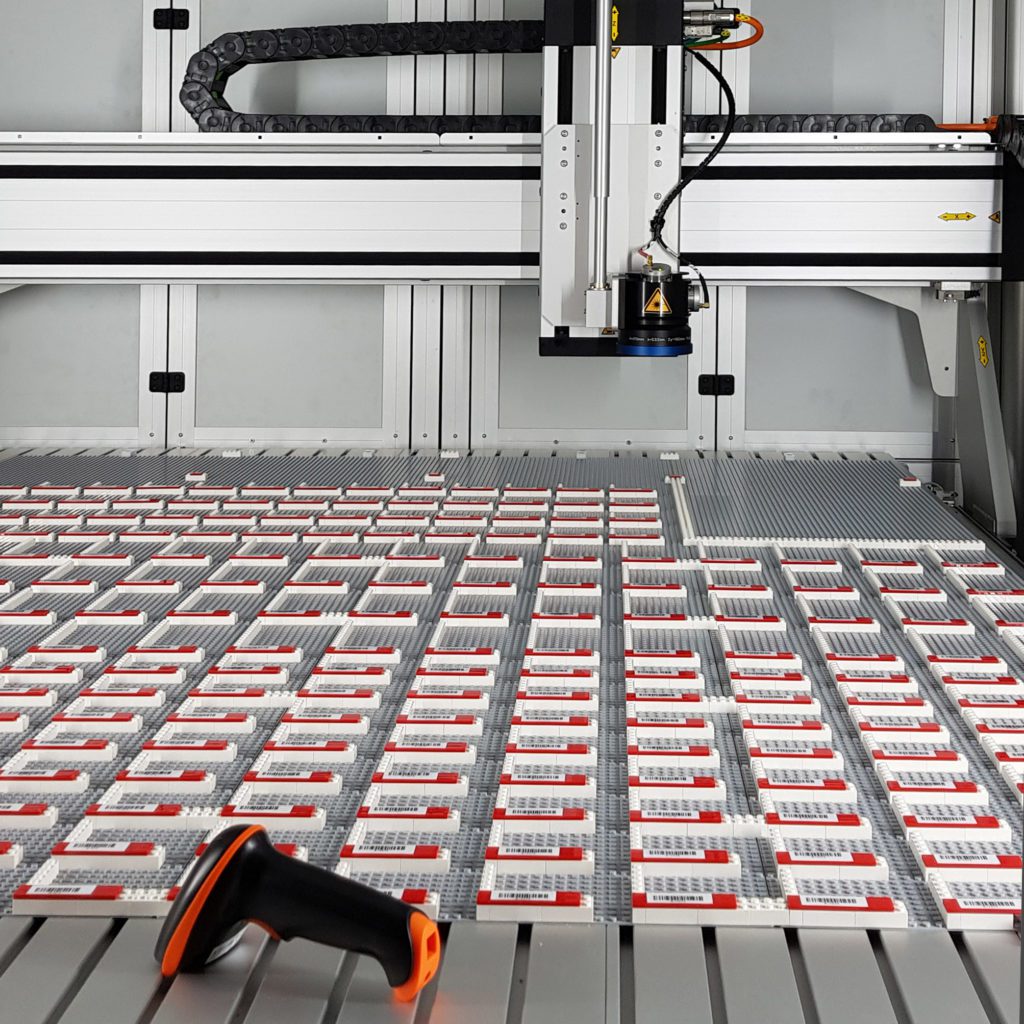

Beispiel der Aufteilung der Laserfläche eines anderen Kunden. Hier können bis zu 250 Glasblöcke eingelegt werden.
Übrigens muss bei der Bestückung nicht auf Hoch- oder Querformat des Rohmaterials geachtet werden. Unsere Software dreht die Punktwolken automatisch in die korrekte Position.
Details zu Massenproduktionen finden Sie bei der Software VitroMark.
Der Aufbau der Vitrolux F Systeme entspricht – bis auf die seitlich schließenden Türen bei Maschinen mit geschlossenem Arbeitsbereich – den Vitrolux E Systemen. Deshalb zeigen wir hier individuelle Massenproduktion auf Vitrolux F Systemen im 24/7 Betrieb. Bitte beachten Sie, dass der Betrieb mit geöffneten Türen der Laserklasse 4 entspricht und daher geeignete Schutzbrillen von den Mitarbeitern getragen werden müssen. Im Tagbetrieb werden hier ständig fertige Produkte gegen neue ausgetauscht und zum Arbeitsende hin wird die gesamte Arbeitsfläche der Maschine beladen und die Fertigung läuft über Nacht weiter.
Beispiel der Aufteilung der Laserfläche eines anderen Kunden. Hier können bis zu 250 Glasblöcke
eingelegt werden.
Übrigens muss bei der Bestückung nicht auf Hoch- oder Querformat des Rohmaterials geachtet werden. Unsere Software dreht die die Punktwolken automatisch in die korrekte Position.
Details zu Massenproduktionen finden Sie bei der Software VitroMark.
Der Aufbau der Vitrolux F Systeme entspricht – bis auf die seitlich schließenden Türen bei Maschinen mit geschlossenem Arbeitsbereich – den Vitrolux E Systemen. Deshalb zeigen wir hier individuelle Massenproduktion auf Vitrolux F Systemen im 24/7 Betrieb. Bitte beachten Sie, dass der Betrieb mit geöffneten Türen der Laserklasse 4 entspricht und daher geeignete Schutzbrillen von den Mitarbeitern getragen werden müssen. Im Tagbetrieb werden hier ständig fertige Produkte gegen neue ausgetauscht und zum Arbeitsende hin wird die gesamte Arbeitsfläche der Maschine beladen und die Fertigung läuft über Nacht weiter.
Der Aufbau der Vitrolux F Systeme entspricht – bis auf die seitlich schließenden Türen bei Maschinen mit geschlossenem Arbeitsbereich – den Vitrolux E Systemen. Deshalb zeigen wir hier individuelle Massenproduktion auf Vitrolux F Systemen im 24/7 Betrieb. Bitte beachten Sie, dass der Betrieb mit geöffneten Türen der Laserklasse 4 entspricht und daher geeignete Schutzbrillen von den Mitarbeitern getragen werden müssen. Im Tagbetrieb werden hier ständig fertige Produkte gegen neue ausgetauscht und zum Arbeitsende hin wird die gesamte Arbeitsfläche der Maschine beladen und die Fertigung läuft über Nacht weiter.
Beispiel der Aufteilung der Laserfläche eines anderen Kunden. Hier können bis zu 250 Glasblöcke
eingelegt werden.
Übrigens muss bei der Bestückung nicht auf Hoch- oder Querformat des Rohmaterials geachtet werden. Unsere Software dreht die die Punktwolken automatisch in die korrekte Position.
Details zu Massenproduktionen finden Sie bei der Software VitroMark.
Technische Daten
Vitrolux F
Technische Daten:
Laser:
Diodengepumpter, luftgekühlter Nd:YV0₄ Laser, Wellenlänge 532mm (1064/ 355nm)*
Laserfrequenz:
4 KHz ( -8kHz)*
Optik:
Hochleistungsoptik telezentrisch f= 108 (170)*¹
Maschine:
Laser entsprechend Sicherheitsklasse 4 oder als Option mit Haube Sicherheitsklasse 1
Software / Hardware:
Systemsteuerung über Vitro VitroMark Software
Die Software ist standardmäßig auf dem System vorinstalliert und sofort einsatzfähig
Verfügbare Software zur Punktwolkenerstellung:
Vitro Voxelworx für 3D Objekte mit Textur
Vitro 2D Pro für flache Bilder mit perfekten Schattierungen und mehreren Layern
VitroRhinoTools für technische 3D Objekte mit verschiedenen definierten Punktabständen
Stromversorgung
230V/AC, 50-60 Hz
Maße:
„S“ 2220 x 2430 x 1600 mm (BxHxT), Gewicht ca. 540 kg
„M“ 3220 x 2430 x 1600 mm (BxHxT), Gewicht ca. 610 kg
„L“ 2720 x 3750 x 1600 mm (BxHxT), Gewicht ca. 680 kg
Lasertisch:
„S“ 1750 x 2250 mm (BxT)
„M“ 2750 x 2250 mm (BxT)
„L“ 2250 x 3250 mm (BxT)
Belaserungsraum:
„S“ 1500 x 1700 x 95 mm (125)* (BxHxT)
„M“ 2500 x 1700x 95 mm (125)* (BxHxT)
„L“ 1700 x 3000 x 95 mm (125)* (BxHxT)
Abmessungen Belaserungsraum gelten nur für Klasse 4 Maschinen!
()* optional erhältliche Versionen
Laserfrequenz
Die Gravurgeschwindigkeit bei verschiedenen Laserfrequenzen
Sehen sie selbst den Fortschritt der Gravur im direkten Vergleich. Die benötigte Zeit und die entsprechende durchschnittliche Anzahl von gravierten Punkten pro Minute werden am Ende der jeweiligen Gravur angezeigt.
