Vitrolux E
Vitrolux Systeme sind zukunftsweisend, zuverlässig, wirtschaftlich, schnell und leistungsstarke Systeme. Sie zeichnen sich durch eine optimale Qualität Ihrer Produkte aus. Unsere Maschinen besitzen zudem eine weltweit führende Technologie.
Das ideale Lasersystem für:
- Einzelproduktion
- Kleinserien
- Mittlere Formate
Details zu Vitrolux E
Lasertechnologie für vielseitige Innengravur

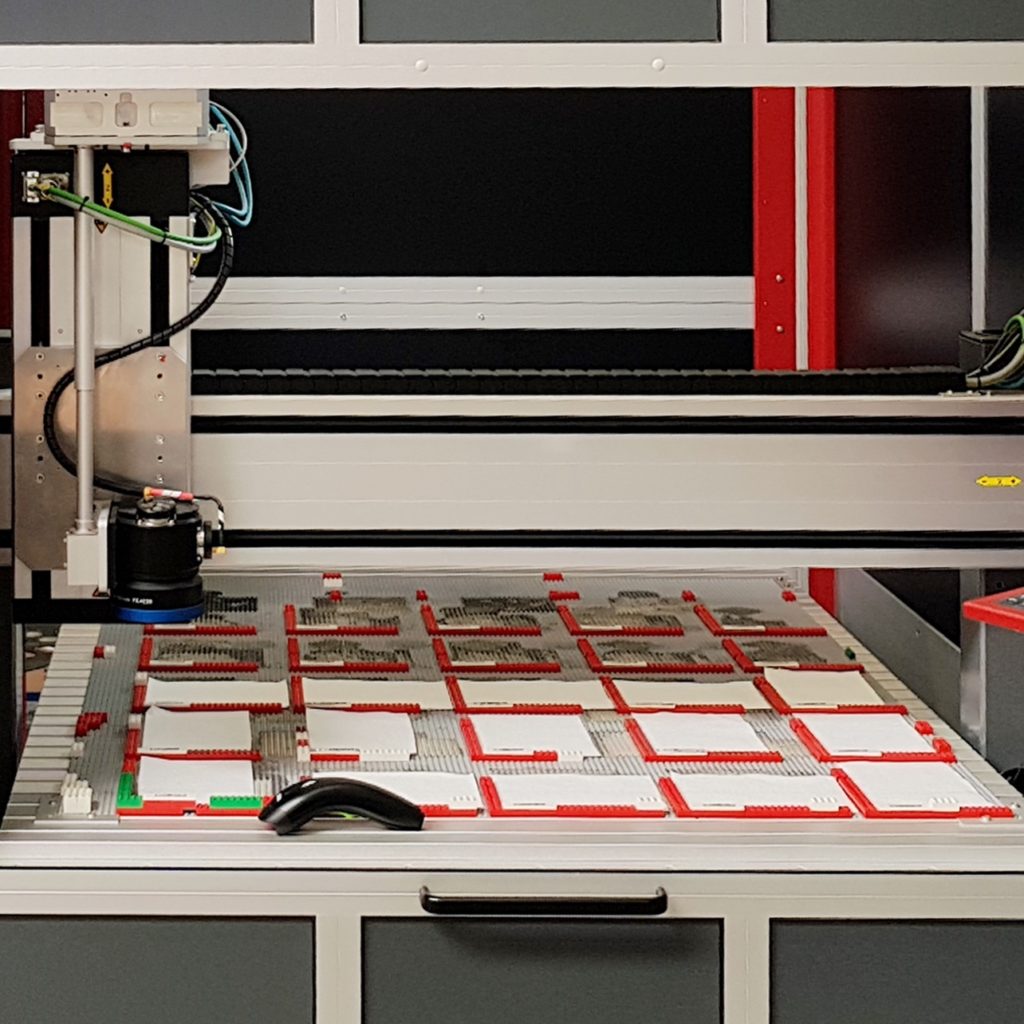

Beispiel der Aufteilung der Laserfläche für individuelle Serienproduktionen unter Verwendung unserer Datenbank. Hier können Glasgrößen bis 220x200mm auf 25 Positionen eingelegt werden und die zur Position gehörende Gravur wird über einen Barcodescanner zugewiesen.
Details zu Massenproduktionen finden Sie bei der Software VitroMark.

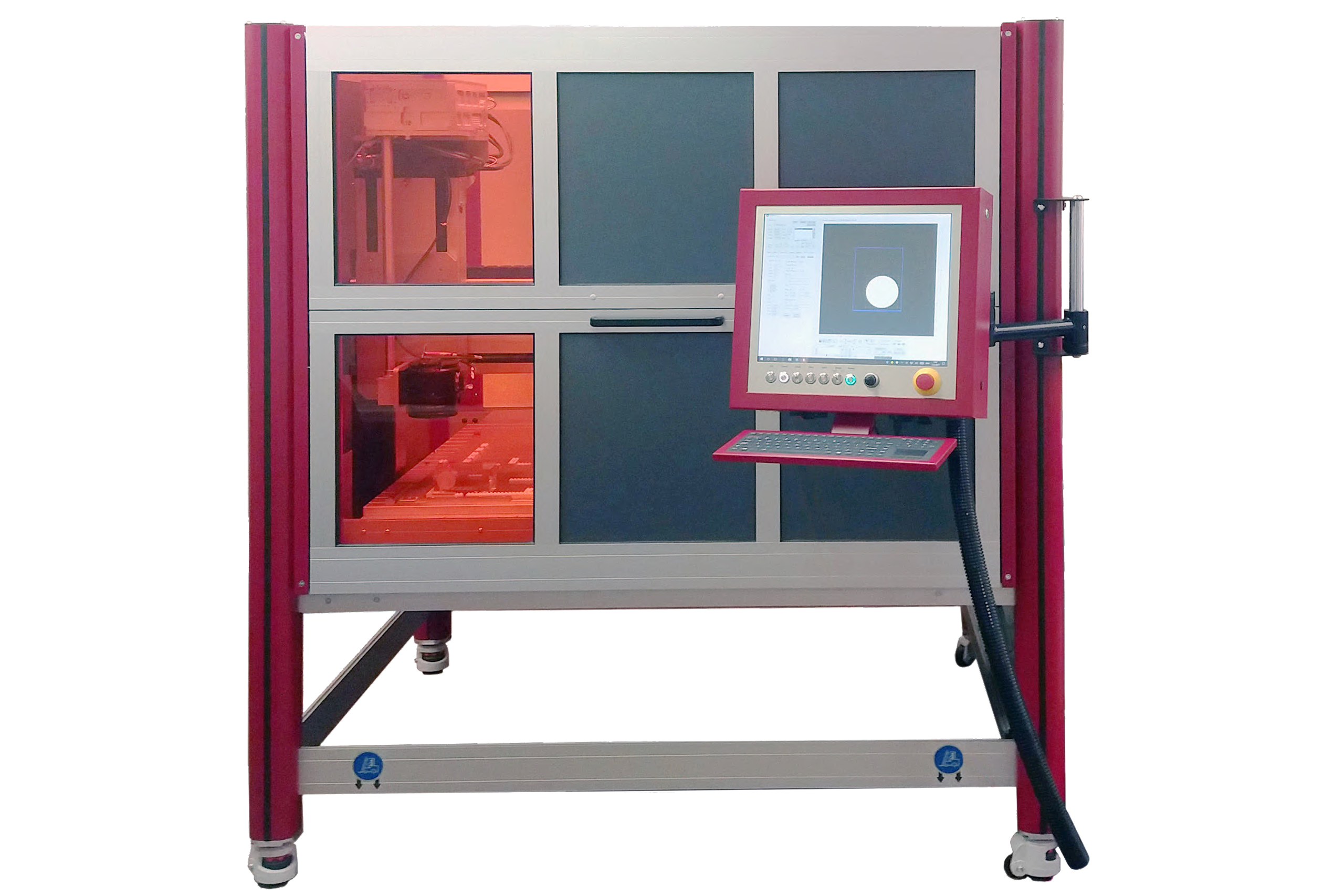

Die Standgeräte der Vitrolux E Serie können mit Schiebetüren geliefert werden. Der Steuerungsrechner ist höhenverstellbar montiert, der Monitor ist ein Touchscreen.
Alternativ zu den höhenverstellbaren Füßen können auch Hochlastrollen montiert werden. Dann kann die Maschine bei Bedarf ohne Staplereinsatz in den Produktionsräumen verschoben werden.
Die Leistungselektronik für die Achsensteuerung ist leicht zugänglich in einem seitlichen Schaltschrank untergebracht.
Die Standgeräte der Vitrolux E Serie können mit Schiebetüren geliefert werden. Der Steuerungsrechner ist höhenverstellbar montiert, der Monitor ist ein Touchscreen.
Alternativ zu den höhenverstellbaren Füßen können auch Hochlastrollen montiert werden. Dann kann die Maschine bei Bedarf ohne Staplereinsatz in den Produktionsräumen verschoben werden.
Die Leistungselektronik für die Achsensteuerung ist leicht zugänglich in einem seitlichen Schaltschrank untergebracht.
Beispiel der Aufteilung der Laserfläche für individuelle Serienproduktionen unter Verwendung unserer Datenbank. Hier können Glasgrößen bis 220x200mm auf 25 Positionen eingelegt werden und die zur Position gehörende Gravur wird über einen Barcodescanner zugewiesen.
Details zu Massenproduktionen finden Sie bei der Software VitroMark.
Technische Daten
Besonderheiten der Vitrolux E
Technische Daten:
Laser:
Diodengepumpter, luftgekühlter Nd:YV0₄ Laser, Wellenlänge 532mm (1064nm/ 355nm)*
Laserfrequenz:
4 KHz (-8kHz)*
Optik:
Hochleistungsoptik telezentrisch f= 108 (170)*¹
Maschine:
Laser entsprechend Sicherheitsklasse 4 oder als Option mit Haube Sicherheitsklasse 1
Software / Hardware:
Systemsteuerung über Vitro VitroMark Software
Die Software ist standardmäßig auf dem System vorinstalliert und sofort einsatzfähig
Verfügbare Software zur Punktwolkenerstellung:
Vitro Voxelworx für 3D Objekte mit Textur
Vitro 2D Pro für flache Bilder mit perfekten Schattierungen und mehreren Layern
VitroRhinoTools für technische 3D Objekte mit verschiedenen definierten Punktabständen
Stromversorgung
110-230V/AC, 50-60 Hz
Maße:
„S“ 1420 x 1150 x 1870 mm (BxHxT), Gewicht ca. 400 kg
„M“ 1420 x 1450 x 1870 mm (BxHxT), Gewicht ca. 440 kg
„L“ 1920 x 1450 x 1870 mm (BxHxT), Gewicht ca. 550 kg
„X“ 1920 x 1950 x 1870 mm (BxHxT), Gewicht ca. 620 kg
Lasertisch:
„S“ 750 x 750 mm (BxT)
„M“ 750 x 1000 mm (BxT)
„L“ 1250 x 1000 mm (BxT)
„X“ 1250 x 1500 mm (BxT)
Belaserungsraum:
„S“ 700 x 600 x 95 mm (125)* (BxHxT)
„M“ 700 x 900 x 95 mm (125)* (BxHxT)
„L“ 1200 x 900 x 95 mm (125)* (BxHxT)
„X“ 1200 x 1400 x 95 mm (125)* (BxHxT)
Abmessungen Belaserungsraum gelten nur für Klasse 4 Maschinen!
()* optional erhältliche Versionen
Laserfrequenz
Die Gravurgeschwindigkeit bei verschiedenen Laserfrequenzen
Sehen sie selbst den Fortschritt der Gravur im direkten Vergleich. Die benötigte Zeit und die entsprechende durchschnittliche Anzahl von gravierten Punkten pro Minute werden am Ende der jeweiligen Gravur angezeigt.
